Racores camlock (de levas)

Nuestros racores de levas

Pathel Industrie ofrece una amplia gama de racores Camlock (de levas).

La conexión se realiza con la inserción del «adaptador» (pieza macho con ranura) en el «acoplador» (pieza hembra con junta BUNAN). El cierre se hace cuando las levas del acoplador se bajan en la ranura del adaptador. Estos racores de levas aseguran una unión inmediata y totalmente estanca entre las dos mangueras.  La fijación se asegura con las levas de acero inoxidable de la junta, la estanqueidad se obtiene mediante la presión continua y uniforme ejercida sobre el revestimiento de la junta.

Las principales características de estos racores asimétricos son la facilidad de uso y la resistencia.

Materiales disponibles

Aluminio
Laton
Acero inoxidable
Polipropileno

Lo que podrá encontrar en nuestra gama

Racor con espiga corrugada
Racor con espiga corrugada

Fabricados para engastarse en las mangueras. Se pueden instalar con faldones embutidos o abrazaderas de tornillo.

Racor con espiga lisa y brida
Racor con espiga lisa y brida

Fabricados para engastarse en las mangueras. Se pueden instalar con abrazaderas de dos mitades o faldones dentados.

Racores con rosca macho y roscado hembra
Racores con rosca macho y roscado hembra

Existen con rosca tipo BSP o, bajo pedido, tipo NPT.

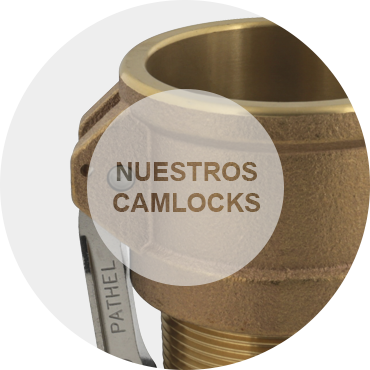

Nos-camlock-ES
Racores des soldadura
Racores des soldadura

Generalmente tipo BW, se puede fabricar de tipo SW, previa solicitud.

Tapones
Tapones

Acopladores y adaptadores.

Conformidad con las normas de fabricación

El estándar para los racores de levas se basa en las especificaciones del ejército estadounidense Mil-C-27487. El Mil-C-27487 menciona los métodos fabricación, los materiales usados, las dimensiones, las tolerancias e incluso las presiones de servicio. En 1998, el Mil-C-27487 original fue reemplazado por el nuevo estándar A-A-59326A.



  • Europea EN 14420-7 aprobada en septiembre de 2004 y se aplica a los racores Camlock fabricados con las especificaciones militares estadounidenses Mil-C-27487 / A-A-59326A.



Además, los racores de levas producidos con la norma DIN 2828 difieren en términos de diseño. Sin embargo, son intercambiables con el conjunto de racores Camlock. Existen Camlock con rosca macho y racores roscados hembra: disponibles con rosca BSP o previa solicitud con NPT. Todos los racores Camlock de Pathel Industrie tienen marcado su tipo y su diámetro para una identificación más rápida.

Ámbitos de aplicación

Los racores Camlock son perfectos para el paso de todos los fluidos y para la producción de nieve artificial.  Además, se usan en mangueras o cubas para trasvase de polvos y líquidos.

La industria química
Materiales recomendados: Acero inoxidable, polipropileno.

La industria alimentaria
Material recomendado: Acero Inoxidable.

La industria
Materiales recomendados: aluminio, acero inoxidable, bronce y polipropileno.
